3D GEPRINT ROERBLAD

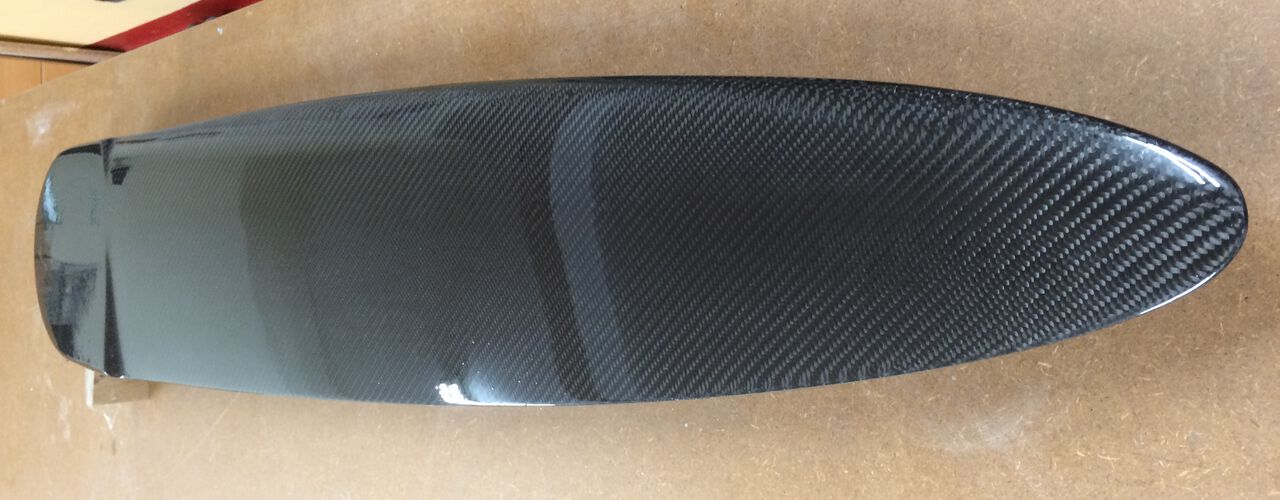

3D geprint roerblad voor Javelin,

3D printen voor de Javelin,

Afgelopen winter heb ik een roerblad gemaakt middels 3D printen. Ik had geen zin in het eindeloos schuren van een houten plank :-) en ik had een printer ter beschikking ...Eerst via een 3D programma een optimale vorm getekend volgens naca foil SD8020 en vervolgens dit in segmenten geprint met inwendig honingraat omdat de printer maar 300mm hoog kan printen. Vervolgens de segmenten aan elkaar gelijmd met epoxy en onder vacuüm gelamineerd met carbon.

De kern is geprint met PETG, uit lijmproeven bleek dit materiaal goed te hechten met epoxy. De geprinte kern weegt nog geen 800 gram. Daarna al met al 4 lagen Carbon a 200gram/m2 en nog wat interne versterkingen aangebracht. Afgelakt met DD lak.

Eerste testvaart was gelijk met harde wind (5-6) op het Sneekermeer. Het roer stuurt strak en breekt niet uit, het roebeslag moet nog wel wat gereviseerd worden want het boutgat bleek te veel speling te hebben voor dit roer. Al met al een geslaagd experiment.
